Frontal 1.0

Bueno creo que ya es momento de darle el aprovado y despues de un año de uso mas o menos intensivo mi frontal D.I.Y ha funcionado de maravilla y salvo algunas pequeñas modificaciones creo que estoy en disposicion de animaros a construiros uno.
Primero y antetodo olvidaros de todos aquellos frontales de petzl, de los chinos, de los no tan chinos etc... olvidaros de los tipicos leds de 5mm de luz blanca, y porsupuesto olvidaros del carburero. Olvidaros de todo eso y demos la bienvenida al los nuevos leds de alto rendimiento, y en este caso demos la bienvenida al Seoul P4

y mas adelante en la version 2.0 al seoul P7. Lo primero y para los entendidos, no voy a entrar al trapo que si p4, Mce, lx2, etc... mis prototipos han sido unica con el seoul p4 y p7 y los resultados son espectaculares. Bien, dicho esto vamos con la elaboración de la carcasa.
Yo despues de buscar y buscar, inventarmelas, hacer modificaciones a otros frontales, hablar con compañeros capaces de hacer carcasas profesionales, despues de sentirme como un cubano intentando sacar algo de donde no hay nada, no os podeis imaginar lo raro que te miran cuando entras en una tienda de electronica y preguntas por una cajita hammond.Pero di con una solución, la mejor que supe encontrar y mas barata, y fue esta de los chinos:

Y ahora os estareis preguntando que tiene que ver un amplificador de antena con un frontal led, pues la carcasa de aluminio, perfecta para albergar la electronica y el disipador, barata(4,50€) facil de trabajar, y facil de encontrar. Asi que manos a la obra, lo segundo que hace falta, es rellenar la carcasa de que pues de electronica y leds, para ello hace falta recurrir a internet y a alguna de las tiendas de electronica que ofrecen muy buenos servicios y bastante sencillos de solicitar, de nada sirve visitar tiendas de electronica aunque sean de barcelona o madrid, este material es novedoso, raro, tanto que si intentas explicar las caracteristicas del producto para encargarlo aunque sea, te tachan de iluso y te aseguran que eso no existe y si existe esta en fase experimental. Dotlight es la que yo he empleado y me ha funcionado muy bien, si bien no es la mas barata si que es las mas rápida y con un concepto muy interesante en este tipo de electronica, y es que testean todos los productos antes de mandarlos y asi cualquier fallo queda minimizado. Bien despues de los leds lo mas importante y sin la cual todo nuestro proyecto se puede ir al traste es la tarjeta reguladora, es un integrado pequeño y muy caro, demasiado talvez pero como no entiendo de electronica lo incorporo como un gasto mas del conjunto y se acabo:

Junto con la reguladora y los leds tenemos que buscar un disipador de aluminio, en la propia casa dotlight nos los venden pero esto bien puede ser un disipador de cpu de ordenador o incluso un cuadradillo de aluminio de ventana.

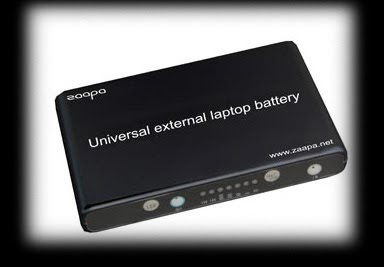

Con todo esto y un interruptor y si hacemos caso del siguiente esquema nuestra luz puede estar montada en menos de 2 horas. En cuanto alimentacion no me voy a meter puesto que cada uno tiene un sistema propio y valido, solo digo que mientras la reguladora tenga mas de 7,2v y si menos de 14v todo funcionara correctamente, yo he optado por una fuente recargable li ion de 12v y un peso de menos de 500grs.

Pues con estos elementos y un poco de paciencia tendreis un frontal para espeleo que nada tiene que envidiar al ultra de peltz o al tan galardonado Scurión.
Y ahora direis ¿cuanto cuesta todo esto???, seguro que sale a cuenta con el tiempo y todo que hay que dedicarle comprarse uno comercial. Bien si es esta vuestra opinion os invito a dejar de leer mi blog y os doy la direccion del Scurion, un silva con 3 luxeon y la del ultra de petzl y de un frontal Suizo que incorpora 2 p7 y que aprovecha el portapilas de petzl por 168 €.
http://www.spelemat.com/ledlampe/
http://www.scurion.ch/jm/
http://www.izideal.es/p6055215/petzl-petzl-ultra-accu-2/
http://www.silva.se/de/Products/Mobile-Lighting/Intelligent-Light/?productId={01B3C4CC-FFC7-4C6D-B7B6-277D99F29F11}
Ahora bien si sigues leyendo es que eres de los mios y ademas de la satisfaccion que haberte fabricado tu propio frontal podras disfrutar de el por un precio aproximado de:
carcasa = 4,5€
2 seoul p4 + opticas + holder= 14€
reguladora= 15€
bateria= 48€
conectores disipadores tornilleria = -+2e
Total = 82.5
Mas adelante hare fotos de la fabricacion de otro frontal 1.2 muy similar pero mejorado.

4 comentarios:

  1. CREES Q CON UNA BATERIA DE MOVIL O VARIAS HABRIA MUCHA DIFERENCIA EN AUTONOMIA? EN VOLTAJE ESTA CLARO Q HAY DIFERENCIA PORQ SUMINSTRA SOLO 3.5 V PERO ANDAN EN LOS 4800 MAH ALGUNAS DE ELLAS Y Q MONTAJE SERIA MEJOR EN ESTAS BATERIAS SERIE O PARALELO???

    ResponderEliminar
  2. Hola Francisco:
    No se si te conoczco de algo pero sobre tu pregunta, pues te hago otra ¿realmente una bateria de móvil llega hasta los 4800ma? Si es asi y tienes disponibilidad de varias o al menos una por led el montaje que podrias hacer seria muy diferente y muy práctico, ten en cuenta que el seoul p4 aguanta muy bien voltajes de entre 3,2 y hasta 4,2 voltios, asi que si dispones de esas baterias las podrias montar directamente al led con un interruptor y podrias ponerle al montaje tantas baterias como leds tuvieras, ademas no te haria falta ninguna reguladora, funcionarias con Direct drive, que es una opción muy valida si las baterias son de litio ion o lipo y protegida que es cuando mantienen la tension constante, como me imagino que serán las de los moviles que comentas (de todas maneras me suena que la bateria mas heavy para movil/pda tiene como 1700ma.Yo por comodidad y fiabilidad estoy gastando pilas recargables/alcalinas y con 6 pilas ahora mismo alimento el frontal 4.0 que esta a punto de salir con opcion UV. Muchas gracias por leer mi blog y pregunta lo que quieras.
    Un saludo.
    pdta:Si realmente quieres tirar por el camino de las baterias de moviles dime el modelo y lo que pretendes y te hago un esquema y si quieres un diseño de frontal.

    ResponderEliminar
  3. HOLA DE NUEVO ESTOY MANOS A LA OBRA CON UN FRONTAL JEJEJ LAIDE A DE LAS BATERIAS DE MOVIL LA LLEVO EN AMRCHA SOLOQ ESTOY CON BATERIAS DE MOVILES VIEJOS Q TENIA POR CASA COMO DICES SOBRE LOS 1700 MAH LO MEJOR HA SIDO LOQ HE ENCONTRADO DE CARCASA Y PROVEEDOR DE LEDS ES ALGO SECILLITO AMS PARA EXPLORACION Q APRA FOTOGRAFIA EL INVENTO SE BASA EN UNA LAMAPRA Q TIENEN ACTUALEMNTE EN LIDL DE 4 LEDS DE ALTA POTENCIA CUANDO TENGA EL INVENTO LSITO TE MANDO FOTOS. POR OTRO LADO ME HA SALTADO OTRA IDEA A LA CABEZA PARA TENER UNA BATERIA LIGERA Q TE PARECEN LAS BATERIAS Q USASN LAS REPLICAS DE AIRSOFT?? UN SALUDO

    ResponderEliminar
  4. Hola que tal? ya sabes que quien la sigue la consigue, por lo que comentas veo mas viable las baterias de airsoft que las de moviles, me imagino que seran parecidad a las de Rc y demas nimh y sobre los 2000 ma, es una buena opción.
    Ya me cuentas.
    Un saludo.

    ResponderEliminar
