Nuevo frontal 2.0UV

Hola a todos.
Ante todo y antes de dar a conocer uno de los frontales que mas me ha llevado de cabeza en los últimos quiero dar las gracias a todos los comentarios de apoyo y aportaciones que he recibido ultimamente, realmente se agradecen pues en esto de conseguir un frontal de ultima generación uno se suele sentir poco comprendido e incluso a veces un pelin criticado.
Con esto paso a comentar la construcción del frontal que creo no va a cambiar en muucho tiempo. Tan solo voy a construir uno más para mi chica y para aquellos que me lo pidais como muestra de amistad y sin tiempos de entrega.
En total el conjunto entrega unos 400 lumens, con una duracion de baterias de unas 10 horas. El tema del portapilas estoy esperando a un colega que me ha comentado que tiene localizada una caja estanca donde entran perfectamente dos 3r12 y veremos en breve que tal queda como pieza en el casco o en el bolsillo.
Photobucket

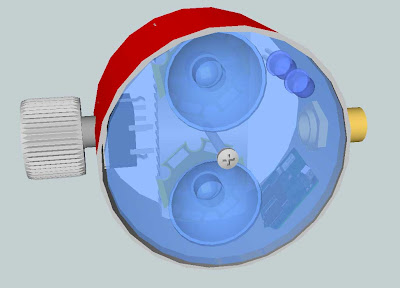

Y porque me he currado el tema de los led uv pues por si me encuentro un billete de 500 y ver si es autentico, el otro dia me paso en el fondo de una sima de -400 y como no sabia si era bueno lo deje allí, bueno si tambien me vale para flipar con los minerales pero es que soy raruzo que le voy a hacer . Si a alguien le interesara el archivo original del 3d puede pedirmelo pero le diré que solo me sirve para hacerme una idea clara de lo que quiero hacer y como, ademas de si las piezas encajan.












Para este diseño lo mas elaborado ha sido la tapa que cierra todo el conjunto, he encontrado una solucion creo que ingeniosa y a la vez fiable y es taladrar en el centro del cristal y con un tornillo pasante montarlo en el taladro para darle la circunferencia exacta, luego ese tornillo me sirve para cerrar todo el conjunto.
Me hubiera gustado tener un tornillo de latón para evitar desviaciones magneticas a la brujula pero este de inox tampoco afecta. Siempre estoy a tiempo de cambiarlo. Aprovechare para recablear todo con hilo rigido de 0.2 y lo moldeare mas estetico.
Dentro de algun tiempo y si tengo que hacer nuevos pedidos mirare a ver si substituyo los p4 por un xm o r5 pero no me urge.
Aqui podeis ver el tamaño comparado con mis zarpas de oso cavernario, la verdad es que el juguetito ha quedao majo y el rojo es un color de lo mas bacilón.
Bueno dentro de poco habrá uno en principio identico a este y espero que lo sepa repetir sin problemas, lo que mas tabarra me ha dado es el tema del presaestopa que no soy capaz de conseguir uno decente a un precio razonable, al final he tenido que usar una pieza de esas que se gastan en los casquillos de las lamparas.
Espero que mi trabajo os aporte ideas y recordad que no tengo herramienta especifica, conocimientos muy básicos de electronica y practicamente ni un clavel pero todo eso lo relleno con imaginación, observación y oportunismo.
Un abrazo a todos.
